對夾蝶閥本身不帶法蘭，是依靠管道法蘭擠壓連接的，一般使用雙頭螺栓連接，法蘭蝶閥本身帶法蘭，和普通閘閥等相同。作用是差不多，用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

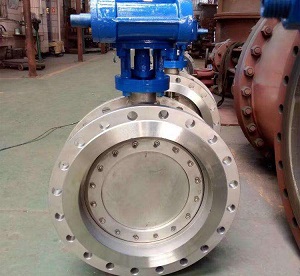

　　法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。 蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時最大的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

法蘭蝶閥按連接方式分類：

　　(1)對夾式蝶閥：對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥的閥體圓柱形通道內，圓盤形蝶板繞著軸向旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時最大的阻力，因此通過該閥門所產生的壓力降很小，具有較好的流量控制特性。有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

　　(2)法蘭式蝶閥：法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。法蘭式軟密封蝶閥

　　(3)凸耳式蝶閥：對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。

　　(4)焊接式蝶閥：是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

法蘭蝶閥的執行標準：

　　設計與制造：GB/T12238-89 《通用閥門 法蘭和對夾連接蝶閥》JB/T8527-1997《金屬密封蝶閥》 JIS

　　法蘭尺寸：PN=1.0MPa按JB/T82.1-94(即原標準JB82-59)《凸面對焊鋼制管法蘭》規定

　　PN=1.6MPa按GB9113.3-88《凸面整體鋼制管法蘭》規定

　　PN=2.5MPa按GB9113.4-88《凸面整體鋼制管法蘭》規定

　　結構長度：按GB12221-89《法蘭連接金屬閥門 結構長度》規定

　　檢驗和試驗：按GB/T13927-92《通用閥門 壓力試驗》規定

法蘭蝶閥的特點：

　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

　　3、流量特性趨直線，調節性能好

　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

　　6、密封件可更換，且密封可靠達到雙向密封。

　　7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

　　8、該閥可設計成法蘭連接和對夾連接。

　　9、驅動方式可選擇手動、電動或氣動。

　　法蘭蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
