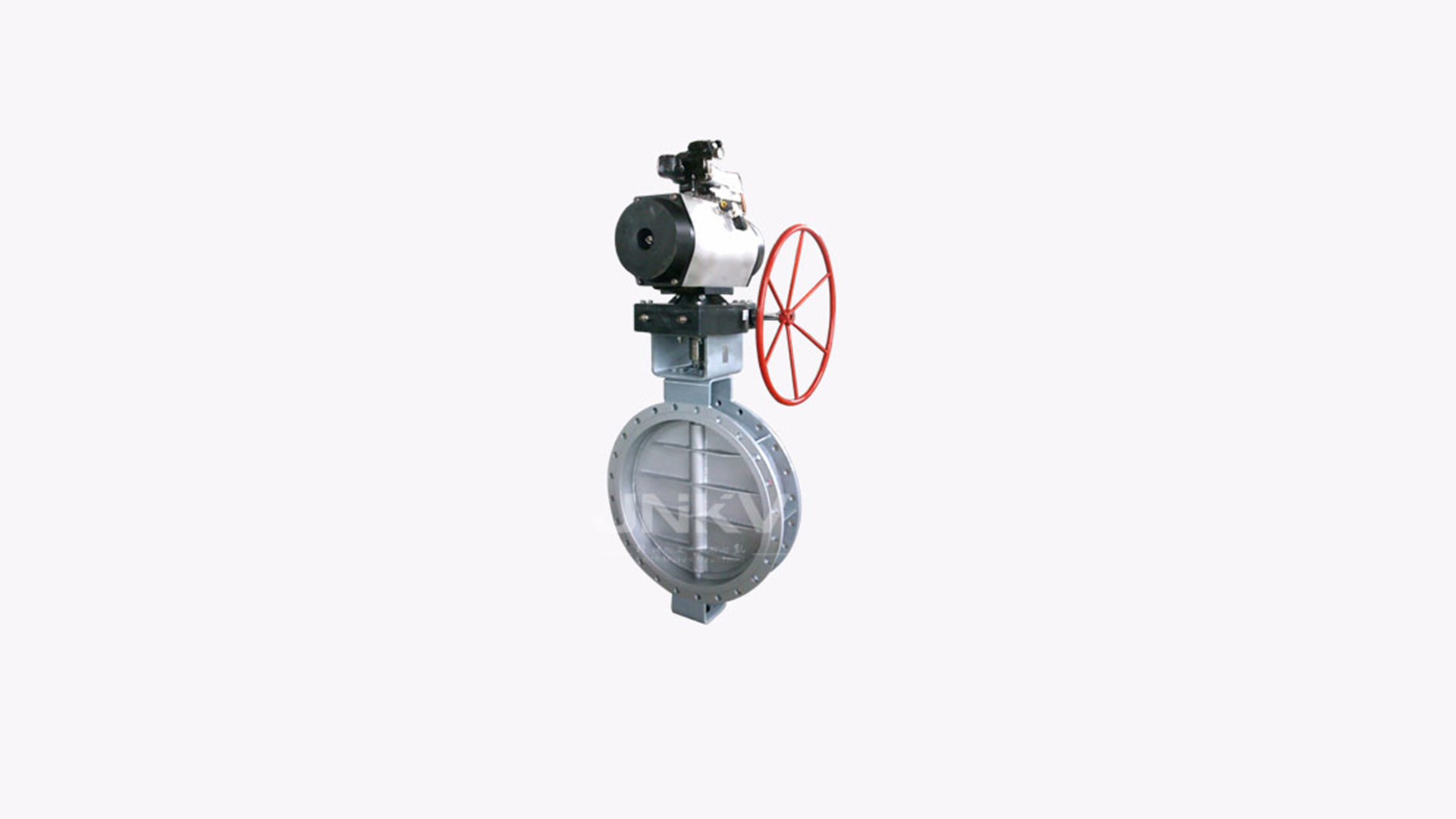

通風蝶閥是一種通過蝶板（圓盤形閥板）圍繞固定軸線旋轉來控制氣體流量的閥門，廣泛應用于通風、空調系統和工業管道中，用于調節或切斷低壓氣體的流動。

一、工作原理

1、結構組成

通風蝶閥主要由以下部分組成：

閥體：安裝在管道中，用于固定和支撐閥門部件。

蝶板：圓盤形閥板，是調節和切斷氣流的主要部件。

閥桿：連接蝶板并帶動蝶板旋轉。

驅動裝置：可以是手柄、齒輪箱、電動執行器或氣動執行器。

2、動作過程

當驅動裝置帶動閥桿旋轉時，蝶板圍繞閥桿軸線轉動。

開啟狀態：蝶板與氣流方向平行，氣體可以順暢通過，流量達到最大值。

關閉狀態：蝶板與氣流方向垂直，氣流被完全阻斷。

中間狀態：通過調整蝶板角度實現對氣體流量的精確調節。

3、氣流特性

蝶板的旋轉角度與氣體流量成非線性關系。通常，蝶板開度在20%-70%范圍內時，流量調節較為靈敏。

二、特點

適用場景：適用于低壓、常溫的大口徑通風系統。

阻力?。洪_啟時流體阻力小，適合氣體管道中的大流量輸送。

啟閉迅速：90°旋轉即可完成開啟或關閉，操作簡單。

安裝靈活：可水平或垂直安裝，適應多種管道布局。

三、應用領域

HVAC系統：通風和空調系統中的風量調節。

工業排風：煙氣、廢氣排放系統。

化工、冶金：控制和調節工藝管道中的氣流。

如果需要了解具體安裝或選型，可以提供進一步的信息。
